概述
仙女座Andromeda XZU65片上系統（SoC）核心板通過結合高端Xilinx Zynq UltraScale+? MPSoC系列芯片和高速DDR4 ECC SDRAM、eMMC flash、雙QSPI flash、雙Gigabit Ethernet PHY、USB 3.0形成了一個完整的、功能強大的嵌入式處理系統。得益于大量的收發器、卓越的連接器性能、高DDR帶寬，XZU65核心板特別適用于高速應用和視頻應用。
亮點
n 基于Xilinx's Zynq Ultrascale+? MPSoC 7EV/11EG
n PS端（DDR4 ECC SDRAM）和PL端（DDR4 SDRAM）2個獨立的內存通道
n 32.4 GByte/sec內存帶寬
n 提供PCIe? Gen3 x 16，PCIe Gen2 x 4，USB 3.0，2 x Gigabit Ethernet
n 提供工業級型號
n 采用ADM6-60 Samtec連接器，引出322個用戶I/O
n 提供Linux BSP和工具鏈
n 功能強大、身材小巧的核心板
參數
| 屬性 |
n Xilinx? Zynq Ultrascale+? MPSoC
l ARM? 雙核/四核Cortex?-A53（64 bit，最高1500 MHz）
l ARM雙核Cortex?-R5實時處理器（32 bit，最高600 MHz）
l Mali-400MP2 GPU（僅EV具備）
l H.264 / H.265 視頻編解碼（僅EV具備）
l 16nm FinFET+ FPGA fabric
n PS端最高8 GB DDR4 ECC SDRAM
n PL端最高8 GB DDR4 SDRAM
n 雙QSPI flash 共 128 MB
n 16 GB eMMC flash
n PCIe? Gen3 x16, PCIe Gen2 x4
n 24 × 6/16.3 Gbit/sec MGT
l 4 GTR
l 20 GTH
n 2 × Gigabit Ethernet（PS和PL）
n USB 2.0/3.0（主/從）
n 最高 653,000 LUT4-eq
n 322 個 I/O
l 22 ARM peripherals
l 180 FPGA I/O（24 HD + 156 HP）
l 120 MGT信號（時鐘和數據）
n 12V單電源供電
n 身材小巧（68×52mm）
| 益處 |
n 一個完整而強大的嵌入式處理系統，結構緊湊，節省空間
n 大容量，高帶寬內存， DDR4 ECC SDRAM高達8GByte，PL端DDR4 RAM高達8 GByte
n 高帶寬的數據傳輸; PCIe? Gen3 x 16，PCIe Gen2 x 4，USB 3.0，在低集成成本下實現大量的LVDS差分對提供高速數據I/O
n 大量收發器，可用于多種通訊協議
n 大量用戶I/O和FPGA邏輯資源，可用于強大的應用
n 支持Linux嵌入式操作系統
| 結構框圖 |

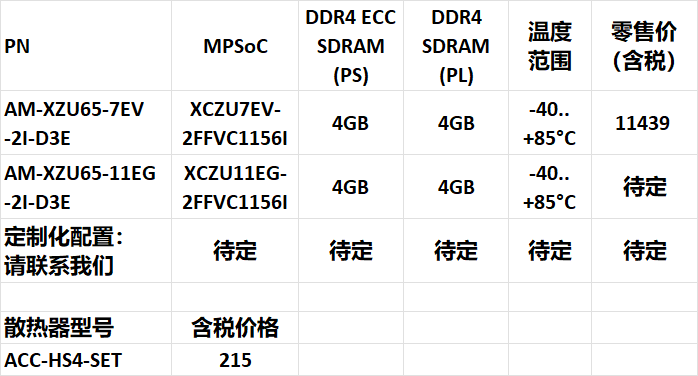

| 選型表 |
注:
1. 所有價格都不具約束力,請與我們聯系以獲取最新價格與交期。
2. 定制配置有最小起訂量,如有需求請與我們聯系。
| 底板 |

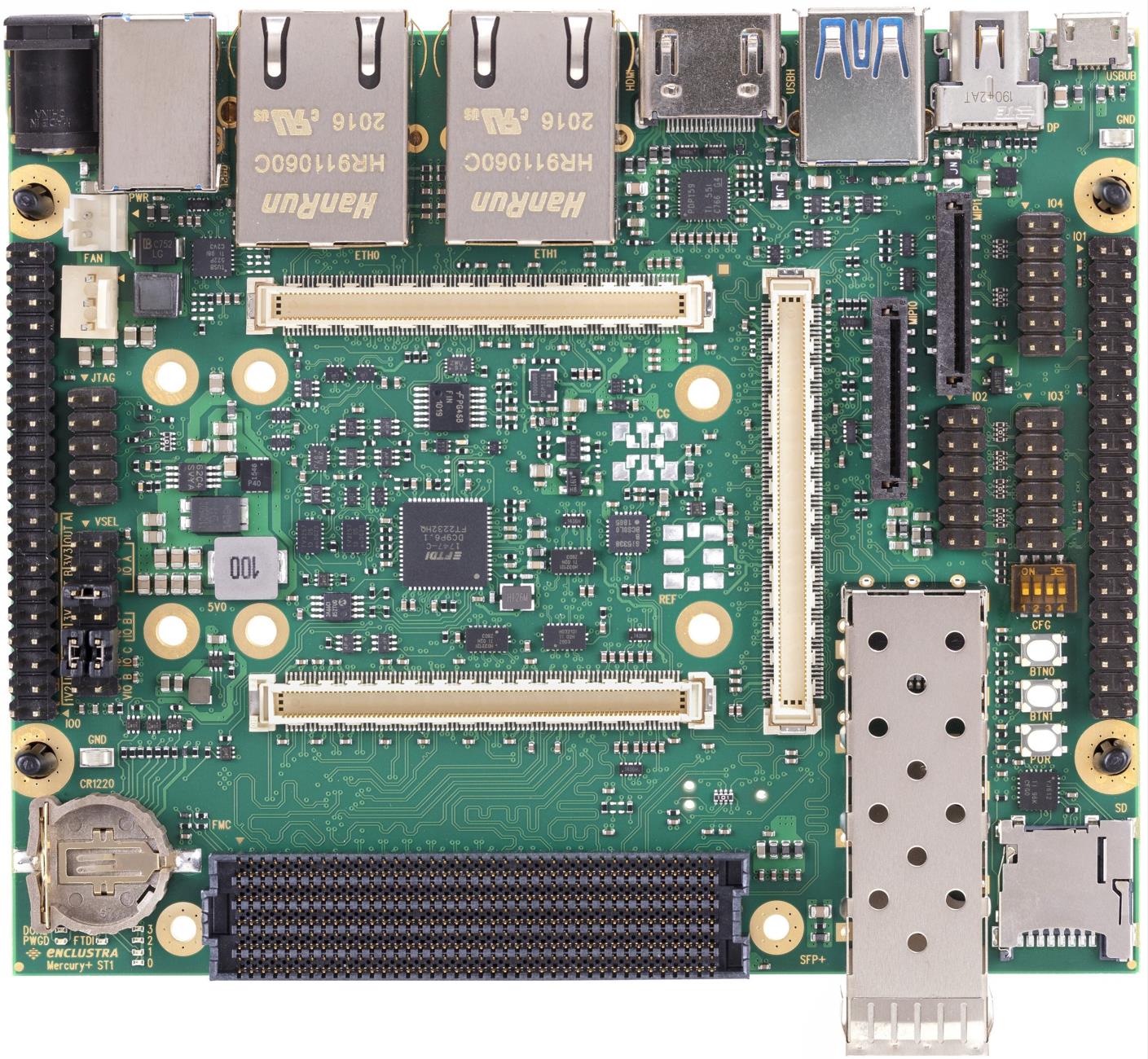

水星+ ST1：接口豐富而靈活，特別適合視頻應用。
| 操作系統 |
| 散熱器 |
請注意：高性能設備，如Xilinx Zynq Ultrascale+ MPSoC或Intel Arria 10在大多數應用中都需要散熱裝置，請始終確保FPGA/SoC得到充分散熱。
仙女座散熱片是一個可選的配件，適用于仙女座FPGA/SoC核心板，它形狀扁平、覆蓋了整個模塊表面。
散熱器套裝包含：
n 散熱片
n 連接件
n 標準風扇
n 硅脂墊
| 目標應用 |
n 高速通訊
n 圖像處理
n 數字信號處理
n 數據采集
n 驅動/運動控制
n 嵌入式計算
